| Иконка | Функція | Якщо увімкнений | Якщо вимкнено | Поява |
|---|---|---|---|---|
.jpg) |
Подавання живлення | вмик | выкл | Вихідні живлення буде подано через педіод, зазначені в настроюванні U10 (см нижче за таблицю налаштувань). |
.jpg) |
Разморозка | разморозка вкл. | разморозка выкл. | Під час розморожування виробляється злив води |
.jpg) |
Режим охолодження | вмик | выкл | Встановлення температури |
.jpg) |
Режим нагрівання | вмик | выкл | Встановлення температури |
.jpg) |
Несправність | Попередження про несправність | ||
.jpg) |
Попередження | Значок для індикації |
Встановлення температури для режиму нагрівання/охолодження:
Утримуйте кнопку S утримуйте упродовж 3 сек для входу в режим налаштування температури. У режимі охолодження буде показаний значок . У режимі нагрівання буде показаний значок . Далі натискання на кнопки із зображенням стрілочка вниз/вгору — можна вибрати бажану температуру. Після цього натисніть коротким натисканням на кнопку S для збереження налаштувань і виходу з меню налаштувань. Якщо ви не хочете зберігати зміни — то не натискайте кнопку S та інші кнопки впродовж 30 секунд, тоді ви автоматично потрапите в головне меню й параметри не будуть збережені та схильні до зміни.
Встановлення системних параметрів:
Використовуйте пароль для входу в режим системних налаштувань (заводський пароль "1111".
Натисніть і утримуйте кнопку P упродовж 3 сек. Після чого на дисплеї з'явиться чотиризначне зображення цифр. За допомогою кнопок зі стрілочками вкажіть пароль (вигідно це заводський пароль "1111"), після чого натисніть кнопку S для підтвердження. Якщо пароль введений не правильно — ви побачите повідомлення про помилку "Err" і вас поверне в режим зображення поточної температури. Якщо пароль введений правильно — ви потрапите в меню системних налаштувань. Далі за допомогою стрілок виберіть код потрібного настроювання (таблиця кодів нижче). Далі натисніть кнопку S для відображення параметрів для обраного раніше коду, і далі за допомогою стрілок змініть значення для обраного коду. Після цього натисніть кнопку S для повернення в меню системних налаштувань. Після того як всі бажані параметри були змінені — натисніть кнопку P і утримуйте упродовж 3 сек, після чого всі параметри будуть збережені, і ви вийдіть із меню системних налаштувань. Якщо ви не бажаєте зберігати зміни — то не натискайте нічого упродовж 30 сек, і вийдіть автоматично з меню системних налаштувань без збереження змін.
| Код параметра | Позначення | Діапазон параметрів | Появи (якщо є) | Значення заводського настроювання |
|---|---|---|---|---|
| U10 | Затримка перед подаванням напруги | 0-100 хв | 3 | |
| U11 | Мінімальний час для тривалого подавання напруги на виконавчий елемент | 0-100 хв | 3 | |
| U12 | Змінна вихідної напруги для захисного режиму | 0-8 | За значення 0 — вимк. | 5 |
| U20 | Калібрування температурного датчика (зсув) | від-9.9 до +9.9 | 0 | |
| U22 | Температурний диференціал | від 0.1 до 10 градусів С | Гістерезис | 1.0 |
| U52 | Затримка перед сигналізацією в разі перевищення температури | 1-180 хв | 30 | |
| U53 | Перша затримка перед сигналізацією в разі перевищення температури після подавання напруги | 0-180часов | 0-вимкнено | 2 |
| U54 | Значення відхилення для попередження про максимальну температуру | Різниця температури ~60C; OFF |
OFF(>60C) — вимик | OFF |
| U55 | Значення відхилення для попередження про мінімальну температуру | Різниця температури ~60C; OFF |
OFF(>60C) — вимик | OFF |
| U60 | Режими роботи сигналізації. | 0-4 | 0:warning off; 1:On, Lock; 2:On, Unlock; 3:Off, Lock; 4:Off, Unlock. |
0 |
| U61 | Затримка увімкнення сигналізації. | 0-120 хв | 0 | |
| U62 | Звукове сповіщення. | 0-1 | 0:сигналізація вмик; 1:сигналізація викл. |
0 |
| U90 | Режим роботи | СО: режим охолодження; НЕ: режим нагрева. |
СО | |
| U99 | if7 | 0000-9999 | 1111 |

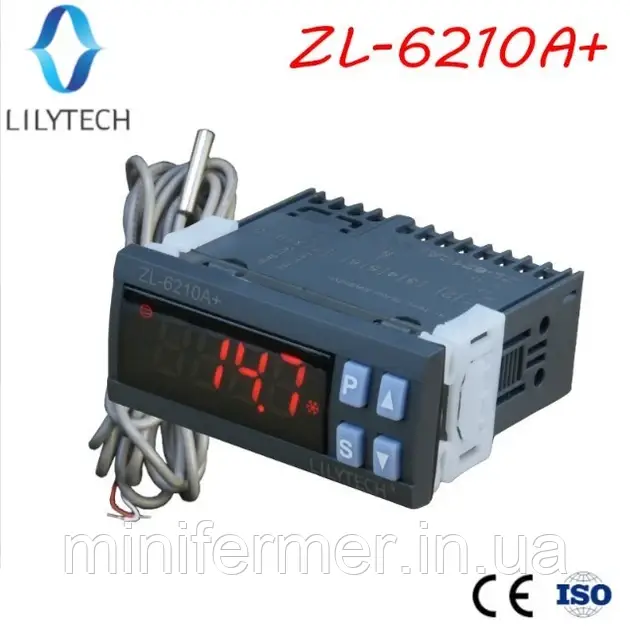

Терморегулятор LILYTECH ZL-6210A+ (30А)
