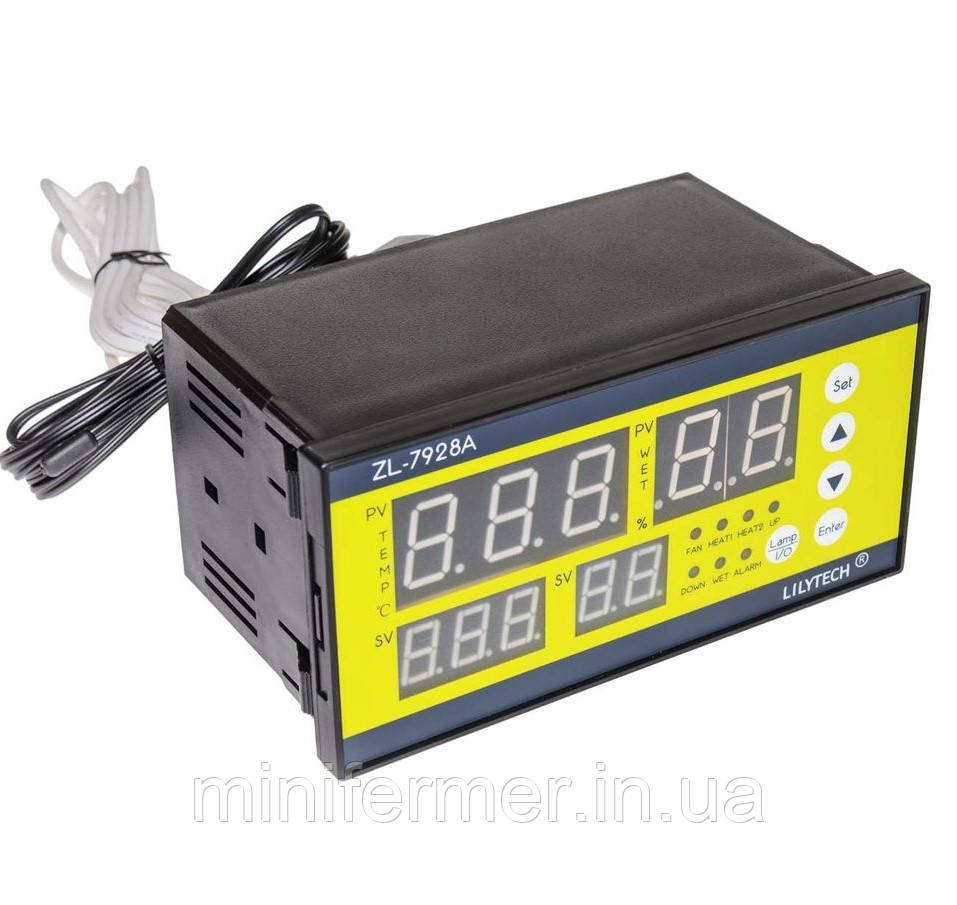

Регулятор температури та вологості Lilytech ZL 7928A

Головна відмінність цієї моделі від 7918 полягає в тому, що всі реле розв'язані один щодо одного. Завдяки цьому можна використовувати нагрівачі на 220 вольтів, водночас вентилятор на керування вологістю й витяжний вентилятор можуть працювати від 12 вольтів, а додаткові зовнішні реле водночас не потрібні.

Ще одна відмінність полягає в тому, що є можливість під'єднати резервне живлення 12 вольтів. Водночас, якщо під'єднати акумулятор заздалегідь, то у разі вимкнення мережі 220 вольтів контролер перейде на роботу від резервного живлення. Весь функціонал контролера буде залучений. А додаткові реле для перемикання не потрібні.

На відміну від контролера XM18, ця модель може відстежувати перевищення вологості, і в разі перевищення вмикати витяжний вентилятор.

Технічні характеристики контролера акваріума ZL-7928А:

Автоматичний контроль температури в діапазоні від 1 ~ 65 °C

Автоматичний контроль вологості від 10 ~ 80%

Показання на дисплеї: Вологість 0~99%, Температура -20~80°С

Автоматичний переворот яєць із циклом від 0,1 до 999 годин (заводська попередня установка — 1,5 години). Час одного перевороту: від 1 до 999 сек. (180 сек. типово)

Автоматичне регулювання обертання вентилятора з циклом від 0,1 до 25,5 години. Час розової роботи охолодження: від 1 до 255 сек. (5 сек. типово)

Точність контролю температури: +/-1% за 25 °C

Точність контролю вологості: 3% за 25 °C

Контроль: основний нагрівач, допоміжний нагрівач, провітрювання, переворот лотків, вологості, підсвічування)

Максимальне навантаження:

Розмір: 16 х 8 х 9,5 см. Розмір інсталяції: 15,1 см * 7,65 см

Вага: 0,7 кг.

Умови зберігання: -10 ~ 45 °C за вологості не більш ніж 90% без випадання роси.

Настроювання та під'єднання контролера займе кілька хвилин. Заводські установки заточені на роботу в Голдфізі.

Два реле, що відповідають за керуванням нагріванням, дають змогу плавно проводити регулювання тенів або нагрівального шнура. Завдяки цьому практично унеможливлена перегрівання. Якщо з якоїсь причини температура перевищує задане значення, то спрацює аварійне провітрювання.

Зручна задня колода для під'єднання навантаження.

Надійні та точні датчики температури та вологості розділені один від одного. Довжина дроту в кожного датчика 2 метри.

Комплектація

Контролер Coldera ZL-7928А

Датчик вологості. Довжина 2 метри.

Датчик температури Довжина 2 метри.

1. Опис.

Ключовою відмінністю контролера ZL-7928A від попередника ZL-7918A стала можливість вибору схеми живлення: АС або DC, а також наявність гальванічної розв'язки на контактній групі виконавчих елементів. Завдяки нововведенням, прилад став зручнішим і гнучкішим щодо підбору та під'єднання керованих елементів.

2. Основні характеристики.

1. Діапазон температури, що показується: від -9,9 °C до 99 °C. Діапазон регулювання 1С°~ 65 °C.

2. Крок заданої температури: 0,1С°. Похибка: ±1 °C за 25 °C

3. Діапазон зображуваної вологості: від 0 до 99%. Діапазон регулювання 10% ~ 80 %

4. Похибка: ±3% за 25 °C

5. Кількість каналів навантаження: 7 каналів (основний нагрівач 10 А, додатковий нагрівач 10 А, вентилятор 5 А, конектори мотора 5 А, і контроль вологості 5 А).

6. Число перевертань яєць: максимальне фіксоване число — 999 разів.

7. Час очікування (переворот): регулюється від 0 до 999 хвилин (заводські параметри за замовчуванням — 90 хвилин).

8. Час роботи мотора (переворот): регулюється від 0 до 999 секунд (заводські параметри типово — 180 секунд).

9. Час очікування (вентиляція): від 0 до 999 хвилин (заводські параметри типово — 120 хвилин).

10. Час роботи вентилятора (вентиляція): від 0 до 999 секунд (заводські параметри типово — 30 секунд).

11. Довжина проводу датчиків: 1.5 метра.

12. Габарити вікна під фіксацію на зовнішній панелі: 151.5 мм * 76.5 мм.

3. Умови зберігання й експлуатації.

• Робоча напруга: AC 100V ~ 240V; Частота 50 Гц, DC 11V ~ 26V.

• Відносна вологість експлуатації блока керування контролера: не більш ніж 60% (без конденсату).

• Температура довкілля: 5 ~ °C 60. ℃

• Немає вібрацій.

4. Керування користувацькими параметрами.

а. Налаштування температури та вологості:

Для того, щоб задати параметри підтримуваної температури та вологості, потрібно зробити таке: За нормальної роботи контролера, затисніть клавішу (SET) (тримати більш ніж 3 секунди). На РК-екрані в нижній частині дисплея контролера висвітлиться "****" + "tt". Поміняти значення температури, можна натисканням кнопок (ВВЕРХ) і (ВНІЗ), поки на екрані не зобразиться потрібна вам температура, наприклад, 38 °C. Потім натисніть клавішу (Enter) коротким натисканням, на РК-екрані в нижній частині контролера висвітлиться "***" + "HH". Поміняти значення вологості можна натисканням кнопок (ВВЕРХ) і (ВНІЗ), поки на екрані не зобразиться потрібне вам значення, наприклад 60%, потім затисніть клавішу (Enter) (тримайте понад 3 секунди), терморегулятор автоматично запам'ятає встановлені параметри температури та вологості, а потім повернеться до нормального робочого стану. Заводські параметри: температура 38 °C, вологість 60%

б. Глибокі параметри параметрів температури та вологості:

Під час нормальної роботи натисніть одночасно кнопку (SET) і кнопку (ВВЕРХ) і тримайте, поки на екрані контролера не висвітлиться Р0. Зміна значення обраного параметра можна змінювати кнопками (ВВЕРХ) і (ВНІЗ), а для переходу до наступного параметра потрібно: натиснути кнопку (Enter) коротким натисканням. Для виходу з глибокого меню та збереження налаштувань натисніть кнопку (Enter) понад 3 сек. Якщо немає будь-яких дій понад 15 сек, контролер автоматично перейде в робочий режим зі збереженням усіх вироблених параметрів.

в. Встановлення параметрів механізму перевороту яєць і калібрування датчиків:

Під час нормальної роботи натисніть кнопку (SET) і (ВНІЗ), поки на екрані контролера не висвітлиться F1. Зміна значення обраного параметра можна змінювати кнопками (ВВЕРХ) і (ВНІЗ), а для переходу до наступного параметра потрібно: натиснути кнопку (Enter) коротким натисканням. Для виходу з глибокого меню та збереження налаштувань натисніть кнопку (Enter) понад 3 сек. Якщо немає будь-яких дій понад 15 сек, контролер автоматично перейде в робочий режим зі збереженням усіх вироблених параметрів.

Перевірка днів інкубації та режим перевороту:

Натиснувши кнопку (Enter) і (ВВЕРХ), на дисплеї упродовж 2 секунд можна побачити дні інкубації. Натиснувши кнопку (Enter) і (ВНІЗ), на дисплеї упродовж 2 секунд можна побачити лічильник перевороту.

Вимкнення всіх функцій терморегулятора:

Якщо натиснути та утримувати кнопку (Lamp- I/O) упродовж 2 секунд, всі функції контролера вимикаються. Він продовжує роботу, як термометр і гігрометр. У разі повторного натискання на кнопку всі функції контролера вмикаються.

Робота за таймером:

Через кожен період часу, вказаний у параметрі F8, освітлення буде вмикатися рівно на стільки, скільки встановлено в параметрі F9.

5. Опис ручного режиму, а перевертання яєць і примусового глушіння сигналізації.

 Режим перевертання яєць:

Автоматичне перекидання яєць: У режимі автоматичного перевороту яєць пристрій працюватиме відповідно до встановленого інтервалу затримки та часом перевертання яєць: перевертання вліво — час очікування — перевертання вправо — час очікування — перевертання вліво... Кількість перевертань буде показана в параметрі F3, і якщо живлення контролера буде вимкнене, це число буде рівно нулю. Щоб забезпечити нормальне перевертання, будь ласка, увімкніть режим автоматичного перевороту.

Режим ручного керування переворотом яєць: Натисніть кнопку (ВВЕРХ), за 2 секунди контролер перейде в режим ручного керування механізмом перевороту яєць вліво. Натисніть кнопку (ВНІЗ), через 2 секунди контролер перейде в режим ручного керування механізмом перевороту яєць вправо.

 Функція глушіння сигналізації: Коли увімкнеться сигналізація на контролері, натисніть кнопку (Enter), щоб прибрати звук зумера сигналізації, але в цьому разі світловий індикатор однаково загорятиметься; щоб знову увімкнути звук зумера сигналізації, знову натисніть кнопку (Enter).

7. Відновлення заводських параметрів.

Натисніть клавіші (ВВЕРХ) і (ВНІЗ) одночасно й утримуйте понад три секунди. Щойно зумер видасть звуковий сигнал, відпустіть кнопки; контролер автоматично відновить заводські параметри.

Під час експлуатації, будь ласка, зверніть увагу на такі аспекти:

1. Перед випуском із заводу в контролері на основі мікрокомп'ютера були встановлені параметри температури, вологості, перевертання яєць, витяжки повітря тощо, що відповідають вимогам виведення птахів в Алані. За нормальних обставин вам не потрібно перевстановлювати ці параметри, і ви можете використовувати контролер, просто під'єднавши його до джерела живлення. Заводські параметри: Вихідна температура: 38,0С°; вихідна вологість: 60% відносної вологості; цикл затримки перевертання яєць: 90 хвилин; час перекидання яєць: 180 секунд; цикл затримки перед увімкненням вентиляції: 120 хвилин; час роботи вентиляції: 15 секунд; режим перевертання яєць: автоматичне перевертання яєць.

2. Якщо вам потрібно змінити тільки параметри температури та вологості, будь ласка, зверніться до розділу 4 цієї інструкції. Будь ласка, не перевстановлюйте інші параметри, щоб уникнути помилок у роботі, які можуть вплинути на результат використання акваріума та призвести до непотрібних збитків.

3. Датчики температури та вологості виготовлені з високоточних і мікромолекулярних матеріалів. Будь ласка, не допускайте прямого контакту датчиків із водою. Поверхня датчика необхідно регулярно очищати від пилу, інакше це може вплинути на точність вимірювань.

4. Виробник бере на себе відповідальність за вироби, продані користувачам, але не бере на себе відповідальності за іншу шкоду, яку понесли користувачі внаслідок неправильної експлуатації виробу.
